硅酸鈣板主要成分由硅質(zhì)材料和鈣質(zhì)材料組成，此兩種材料均屬于無機物不會燃燒其中以硅酸鈣為主的硅質(zhì)材料熔點較高，且不溶于水、醇和堿。是無機硬性絕緣材料中強度高的保溫...
地址：安徽省滁州市南譙區(qū)沙河鎮(zhèn)建材基地
手機：+8619805508855 400-6731-188
電話：0550-3971188
傳真：0550-3962288
郵編：239060
無石棉建筑材料的生產(chǎn)原料與方式及特點的介紹
作者：華城興小編 來源：硅酸鈣板研發(fā)部 發(fā)布日期：2019-10-14 瀏覽次數(shù)：1648

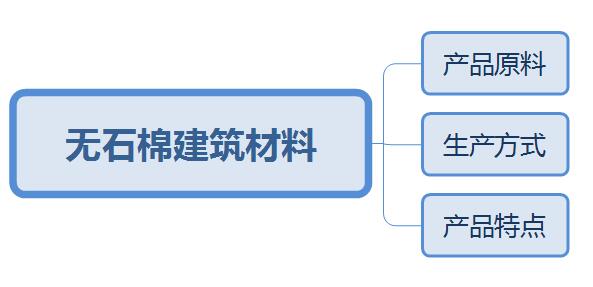

為了減少環(huán)境污染，為了減少人體傷害，對于建筑板材，我們開始大量地生產(chǎn)無石棉建筑材料。那么，其具體該如何進行生產(chǎn)呢？所使用的原料，又有哪些呢？下面，就讓我們一起來看看！
產(chǎn)品原料：
一種：
木質(zhì)纖維5-12份，水泥45-50份，海泡石5-30份，PVA纖維1_5份。
木質(zhì)纖維是聚乙烯醇纖維；進一步的，所述的聚乙烯醇纖維是針葉樹木材紙漿經(jīng)過牛皮紙漿工序制作而成的，木質(zhì)素含量<20%，經(jīng)過漂白或未經(jīng)漂白的纖維；
或者，木質(zhì)纖維是廢紙木質(zhì)纖維；水泥電波值≤3000BET,325目篩網(wǎng)的通過率≤90%；所述海泡石的比表面積為45000m2/kg，Si02重量含量≤50%;所述的PVA纖維是親水性纖維，長度與直徑比≤20。
另一種：
是將海泡石的原料用其他原料等同替代，具體如下：
木質(zhì)纖維5-12份，水泥45-50份，PVA纖維1_5份，硅石或者硅藻土4_6份，石英砂25-30份。
硅石的表面積為180000m2/kg，Si02重量含量>90%；所述的硅藻土的表面積為45000m2/kg，Si02重量含量≤70%；所述的石英沙的Si02重量含量≤80%,325目篩網(wǎng)的通過率≤40%。
生產(chǎn)方式：
a、在192?396重量份的水中加入5-12重量份木質(zhì)纖維，然后進行電解，制得濾水度為350-550的木質(zhì)纖維泥漿；
b、將a步驟中產(chǎn)生的泥漿與45-50重量份的水泥、1-5重量份的PVA纖維以及5-30重量份的海泡石均勻混合，制成固含量為10-15%的泥漿；
或者，將a步驟中產(chǎn)生的泥漿與45-50重量份的水泥、1_5重量份的PVA纖維、硅石或者硅藻土4-6重量份、石英砂25-30重量份均勻混合，制成固含量為10-15%的泥漿；
c、將b步驟中制得的泥漿脫水定型，制成無石棉建筑材料生料；
d、將c步驟中產(chǎn)生的生料，在40-80°C下烘烤12小時以上；
e、將d階段中烘干后的生料放入高壓爐內(nèi)，在150-200°C的溫度和7-18kg/cm2的壓力下進行5-15小時的高溫高壓處理，制得所述的無石棉建筑材料。
產(chǎn)品特點：
該發(fā)明制成的無石棉建筑材料與原有的石棉板一樣具有優(yōu)秀的耐火性和指數(shù)穩(wěn)定性，制作承板材時還可以制作成平板或曲板的形狀。
另外，還可以根據(jù)定型方法和壓榨脫水方法的不同，制作出多種不同密度和厚度的無石棉板。在環(huán)網(wǎng)漿紙機中可以制作出12mm以下厚度的無石棉纖維水泥板。
